МагнитныеИндуктивный выключатель ISB WF42S8-32N-4I-LZ-1
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB WF42S8-32N-4I-LZ-1 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 4 мм, рабочий зазор: 0...3,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

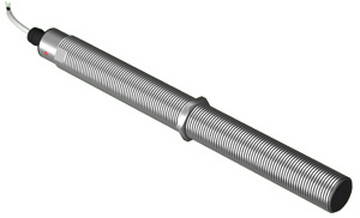

Датчик индуктивный ISB WF42S8-32N-4I-LZ-1 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: M18x1x215. Предназначен для работы при температуре: -25°С...+80°С.
Подключение: Кабель 3х0,34 мм²
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие напряжения, U раб. | 10...30 В DC |
| Диапазон температур | -25°С...+80°С |
| Наличие комплексной защиты | Есть |
| MAX давление, Pmax | 1,0 МПа (10кг/см²) |
| Рабочий ток максимальный, I макс 1 | 1А |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Зазор (номинальный), мм | 4 мм |
| Максимальное падение напряжения Iмакс, Ud | ≤2,5 В |
| Подключение / Коннектор | Кабель 3х0,34 мм² |
| Зазор (рабочий), мм | 0...3,2 мм |
| Габариты корпуса, мм | M18x1x215 |
| Индикация на датчике | Есть |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP68 |
| Монтаж | 2 |
| Контакт / выход | NPN Размыкающий |
| Максимальная частота переключения, Fмакс | 500 Гц |
Габариты:
Подключение:
