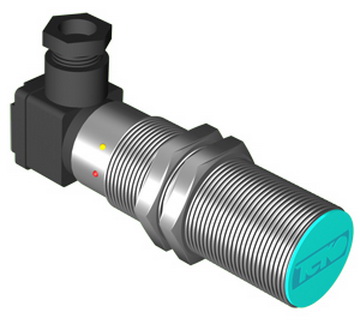

Индуктивный выключатель контроля минимальной скорости IV2B AT81A5-02G-10-L

2-х проводной индуктивный выключатель контроля минимальной скорости, переменного напряжения
IV2B AT81A5-02G-10-L
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV2B AT81A5-02G-10-L - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10, рабочий зазор: 0...8) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (Размыкающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV2B AT81A5-02G-10-L выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30х1,5х112. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Клеммник 1,5 мм² max

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб. 290...250 В AC
Диапазон температур-25°С...+75°С
Рабочие токи, Iраб 110...500 мА
Регулировочный диапазон2...50 Гц
Задержка срабатывания9±2 с
ЗаземлениеЕсть
Импульсный ток, Iимп (при t=20 мс)8 А, f=1 Гц
Наличие индикации воздействующих импульсовЕсть (красный)
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие комплексной защитыНет
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм10
Остаточный ток2,5 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторКлеммник 1,5 мм² max
Зазор (рабочий), мм0...8
Габариты корпуса, ммМ30х1,5х112
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходРазмыкающий

Габариты:

Габариты IV2B AT81A5-02G-10-L

Подключение:

Схема подключения IV2B AT81A5-02G-10-L
