Индуктивный датчик IV2N I7P5-43N-40-LZ

IV2N I7P5-43N-40-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV2N I7P5-43N-40-LZ - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 40 мм, рабочий зазор: 0...32 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (NPN Переключающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV2N I7P5-43N-40-LZ выполнен в неразборном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 4х0,25 кв. мм

Технические характеристики

Параметр Значение
Размер корпуса, ДлxВxШ80х80х40
Зазор (номинальный), мм40 мм
Зазор (рабочий), мм0...32 мм
Установка в металлНевстраиваемый
Рабочие напряжения, U раб.10...30 В DC
Максимальный рабочий ток, Imax<=500 мА
Максимальное падение напряжения Iмакс, Ud<=1,5 В
Контакт / выходNPN Переключающий
Диапазон температур-25°С...+75°С
Подключение / КоннекторКабель 4х0,25 кв. мм
Специальные задачидля контроля минимальной скорости
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие индикации воздействующих импульсовЕсть (красный)
Задержка срабатывания9+2 с
Регулировочный диапазон2...50 Гц
Наличие комплексной защитыЕсть
Материал изготовления корпусаПолиамид
Уровень защиты ГОСТ 14254-96IP65

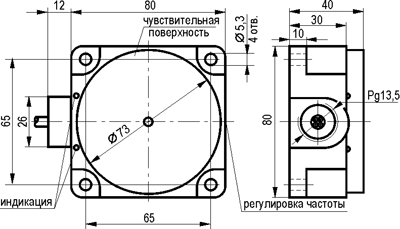

Габариты:

Габариты IV2N I7P5-43N-40-LZ

Подключение:

Схема подключения IV2N I7P5-43N-40-LZ
