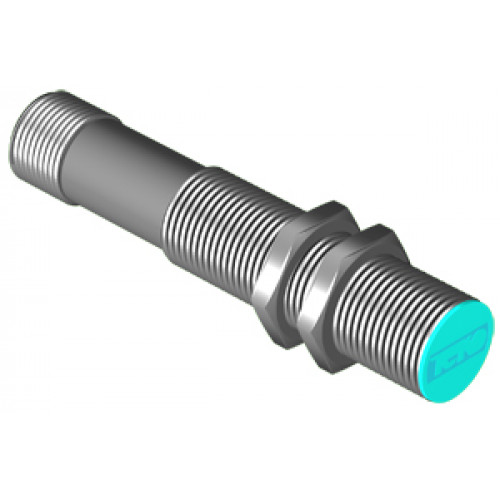

МагнитныеМагниточувствительный датчик MS AC24A-24-S4-C
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Выключатель магниточувствительный бистабильный MS AC24A-24-S4-С предназначен для бесконтактной коммутации электрических цепей исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
Сертификат соответствия № ТС RU C-RU.АД06.В.00220 от 02.08.2016 г.
Датчик имеет в своем составе магнитоуправляемый контакт (геркон). При внесении в зону чувствительности датчика постоянного магнита, обращенного к чувствительной поверхности «СЕВЕРНЫМ» полюсом (N) контакты геркона замыкаются, причем замкнутое состояние контактов сохраняется и при удалении магнита из зоны чувствительности датчика. Для перевода контактов геркона в разомкнутое состояние необходимо внести в зону чувствительности датчика постоянный магнит, обращенный к чувствительной поверхности «ЮЖНЫМ» полюсом (S). Расстояние срабатывания датчика зависит от магнитной энергии (BHmax) магнита (магнитной системы).
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | M12x1x98 |
| Способ подключения | Разъемно-штекерное |
| Материал изготовления корпуса | Д16Т |
| Диаметр резьбового корпуса | M12 |
| Длина в мм. | 98 |
| Тип корпуса | Цилиндрический резьбовой |
| Максимальная частота переключения, Fмакс | 50 Гц |
| Подключение / Коннектор | Соединитель S19, S20 |
| Индикация на датчике | Нет |
| Уровень защиты ГОСТ 14254-96 | IP67 |
| Напряжение коммутации, Uраб | 12...250 В AC/DC |
| Мощьность, Pмакс | 250Вт акт / 90ВА инд |
| Чувствительная поверхность | РР |
| Диапазон температур | -50°С...+85°С |
| Рабочий ток, Iраб | 0,01…5 А акт. / 0,01…0,4 инд |
| Расстояние срабатывания (относительно SM3) | 10…13мм |
| Схема подключения | 2х проводный |
| Тип датчика | Герконовый |
| Функция выходного сигнала (2) | Бистабильный |
Габариты:

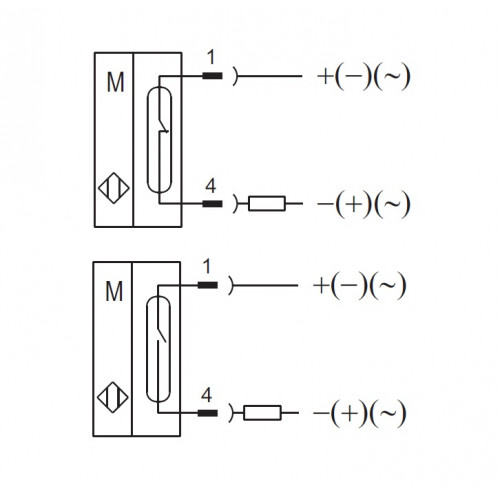

Подключение:
