Датчик метки ODW I49A5-49P-25C5-LE

ODW I49A5-49P-25C5-LE
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ODW I49A5-49P-25C5-LE - датчик метки, предназначен для обнаружения контрастных и полиграфических меток, нанесенных на однотонную поверхность.

Излучатель и приемник смонтированы в одном корпусе. Луч света (белый) из излучателя отражается от поверхности объекта и попадает в приемник. Датчик срабатывает при появлении на оси луча контрастной метки (Размер: 5х5 мм). Электронный ключ формирует выходной сигнал (PNP, Программируемый), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 25 мм. Допустимая освещенность рабочей среды 500 Люкс.

Оптический датчик ODW I49A5-49P-25C5-LE выполнен в прямоугольном корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 50х50х17. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 4х0,25 кв.мм

Технические характеристики

Параметр Значение
Тип датчикаТип D, датчики метки
Размеры метки5х5 мм
Габариты корпуса, мм50х50х17
Материал изготовления корпусаД16Т
Дальность действия25 мм
Диапазон дальности действия20...30 мм
Регулировка чувствительностиавтоматическая, в режиме обучения
Контакт / выходPNP, Программируемый
Спектр излучениябелый
Рабочие напряжения, U раб.10...30 В DC
Максимальный рабочий ток, Imax2 А
Ток потребления собственный, Iо<=35 мА
Частота циклов оперирования, f500 Гц
Максимальная освещенность рабочей среды500 Люкс
Диапазон температур-25°С...+75°С
Индикация на датчикеЕсть
Подключение / КоннекторКабель 4х0,25 кв.мм
Уровень защиты ГОСТ 14254-96IP67
Защита датчика от короткого замыканияЕсть
Задита от неверной подачи питанияЕсть

Габариты:

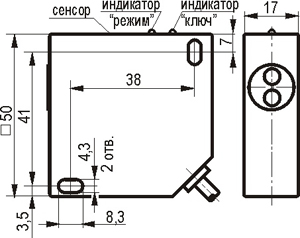

Габариты ODW I49A5-49P-25C5-LE

Подключение:

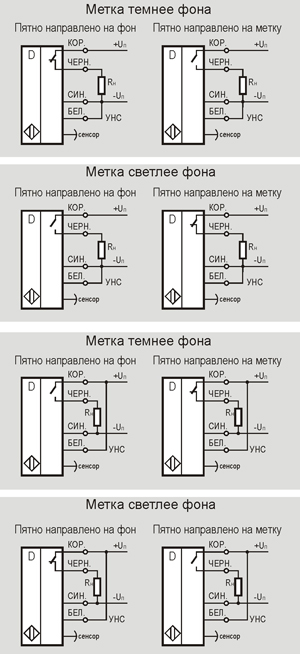

Схема подключения ODW I49A5-49P-25C5-LE
