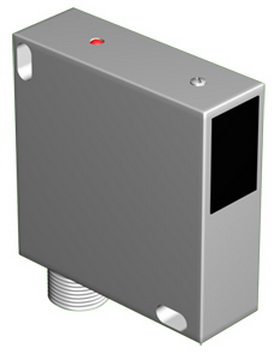

ODW IC47A5-43P-R5-LZS4 - датчик метки, предназначен для обнаружения контрастных и полиграфических меток, нанесенных на однотонную поверхность.
Излучатель и приемник смонтированы в одном корпусе. Луч света (белый) из излучателя отражается от поверхности объекта и попадает в приемник. Датчик срабатывает при появлении на оси луча контрастной метки (Размер: 3х5 мм). Электронный ключ формирует выходной сигнал (PNP Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 5 мм. Допустимая освещенность рабочей среды 5000 Люкс.
Оптический датчик ODW IC47A5-43P-R5-LZS4 выполнен в прямоугольном корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 50х50х17. Предназначен для работы при температуре: -15°С...+65°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Тип D, датчики метки |
| Размеры метки | 3х5 мм |
| Габариты корпуса, мм | 50х50х17 |
| Материал изготовления корпуса | Д16Т |
| Дальность действия | 5 мм |
| Регулировка чувствительности | с регулировкой |
| Спектр излучения | белый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Максимальный рабочий ток, Imax | <=100 мА |
| Ток потребления собственный, Iо | <=35 мА |
| Контакт / выход | PNP Переключающий |
| Емкость нагрузки допустимая | 0,01 мкФ |
| Класс / категория применяемости | DC13 |
| Максимальная задержка срабатывания, не более | 125 мс |
| Частота циклов оперирования, f | 4000 Гц |
| Максимальная освещенность рабочей среды | 5000 Люкс |
| Диапазон температур | -15°С...+65°С |
| Индикация на датчике | Есть |
| Подключение / Коннектор | Соединитель S19, S20 |
| Уровень защиты ГОСТ 14254-96 | IP65 |
| Защита датчика от короткого замыкания | Есть |
| Задита от неверной подачи питания | Есть |

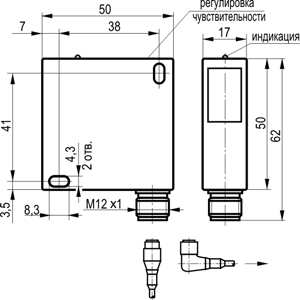

Габариты:
Подключение:
