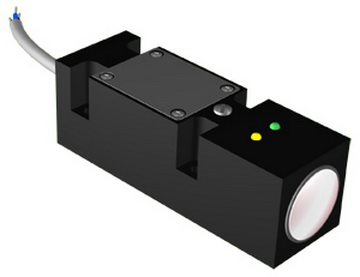

Оптический выключатель OS I121P-43P-50-LE

4-х проводной оптический выключатель
OS I121P-43P-50-LE
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

OS I121P-43P-50-LE - приемник оптический. Служит для бесконтактного определения наличия или отсутствия объекта в контролируемом пространстве. Применяется совместно с оптическим излучателем.

Излучатель и приемник располагаются друг напротив друга на одной оси. Луч света (инфракрасный) из излучателя попадает в приемник. Датчик срабатывает при появлении объекта в контролируемой зоне. Электронный ключ датчика формирует выходной сигнал (PNP Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 50000 мм. Допустимая освещенность рабочей среды 10000 Люкс.

Датчик оптический OS I121P-43P-50-LE выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 120х40х40. Предназначен для работы при температуре: -15°С...+65°С.

Подключение: Кабель 4х0,25 мм²

Технические характеристики

Параметр Значение
Дальность действия50000 мм
Рабочие напряжения 1, U раб. 110...30 В DC
Диапазон температур-15°С...+65°С
Емкость нагрузки допустимая0,47 мкФ
Максимальная освещенность рабочей среды10000 Люкс
Максимальная задержка срабатывания, не более20 мс
Защита датчика от короткого замыканияЕсть
Задита от неверной подачи питанияЕсть
Класс / категория применяемостиDC13
Количество проводников4
Рабочий ток максимальный, I макс 1≤250 мА
Материал изготовления корпусаПолиамид
Максимальное падение напряжения Iмакс, Ud≤2,5 B
Подключение / КоннекторКабель 4х0,25 мм²
Габариты корпуса, мм120х40х40
Индикация на датчикеЕсть
Ток потребления собственный, Iо≤15 мА
Спектр излученияинфракрасный
Уровень защиты ГОСТ 14254-96IP67
Тип датчикаТип Т, приемник
Контакт / выходPNP Переключающий
Частота циклов оперирования, f25 Гц

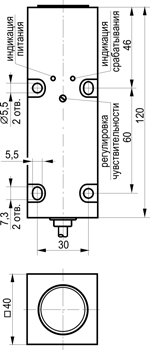

Габариты:

Габариты OS I121P-43P-50-LE

Подключение:

Схема подключения OS I121P-43P-50-LE
