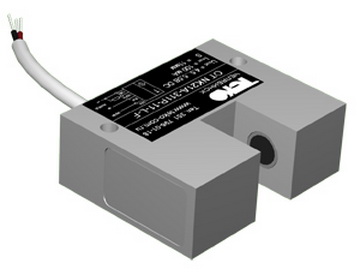

OT NK21A-311P-11-L-F

OT NK21A-311P-11-L-F
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Преобразователь предназначен для преобразования прерываний светового потока датчика секторами вращающегося диска в перепады напряжения на нагрузке датчика Применяется в машиностроении и других отраслях для контроля частоты вращения валов машин и механизмов. Датчик имеет излучатель и приемник, встроенные в корпус и расположенные друг напротив друга. Контролируемый объект прерывает оптическое излучение инфракрасного спектра и вызывает изменение выходного сигнала датчика.

Технические характеристики

Параметр Значение
Тип датчикаЩелевая оптика для контроля
частоты вращения
Габариты корпуса, мм51х18х40
Зона чувствительности/ Размер щели11 мм
Глубина вилки17 мм
Спектр излученияинфракрасный
Регулировка чувствительностибез регулировки
Рабочие напряжения, U раб.4,5...5,5 В DC
Сопротивление нагрузки5 кОм
Напряжение на выходе при прерывании луча<=2,4 В
Напряжение на выходе при отсутствии прерывания луча>=0,4 В
Максимальная потребляемая мощность, не более0,5 Вт
Частота циклов оперирования, f20 кГц
Максимальная освещенность рабочей среды5000 Люкс
Диапазон температур-25°С...+75°С
Индикация на датчикеЕсть
Уровень защиты ГОСТ 14254-96IP67
Тип контакта / Структура выходаPNP Замыкающий
Материал изготовления корпусаД16Т
Подключение / КоннекторКабель 3х0,34 кв. мм

Габариты:

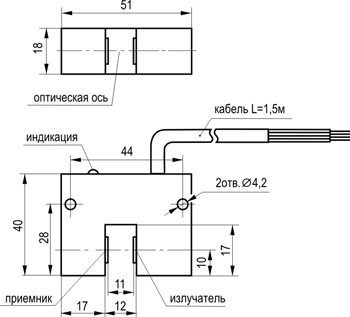

Габариты OT NK21A-311P-11-L-F

Подключение:

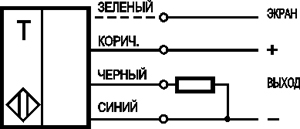

Схема подключения OT NK21A-311P-11-L-F
