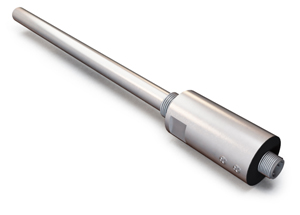

Емкостный датчик ВТИЮ.3124
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
Датчик ёмкостный аналоговый ВТИЮ.3124 (датчик) предназначен для измерения уровня моторного масла в картере. Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
Датчик имеет измерительные электроды в виде трубки с помещённым внутри вторым электродом. При изменении уровня масла в картере изменяется ёмкость между внешним и внутренним электродами. Изменение ёмкости преобразуется в нормированное изменение тока на выходе датчика. Величина тока пропорциональна уровню масла в картере.
Технические характеристики
Параметр |
Значение |
Габариты корпуса, мм | Ø46x1158,5 |
Размер чувствительной поверхности L | 250 мм |
Напряжение питания по номиналу, Uном | 24±20% |
Сопротивление нагрузки | 300 Ом |
Материал изготовления корпуса | Д16Т |
Сигнал на выходе | 4...20 мА |
Диапазон температур | -15°С...+105°С |
Максимальная погрешность, не более | ±5% |
Подключение / Коннектор | Вилка 2РМДТ18Б4 |
Выход | Аналоговый |
Уровень защиты ГОСТ 14254-96 | со стороны измерительного электрода IP68, остально |
Среда | Масло моторное |

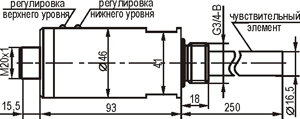

Габариты:
Подключение:
