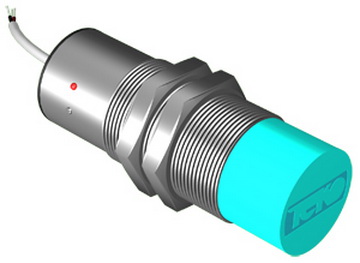

Емкостной выключатель CSN E81A5-12G-20-LZ

3-х проводной емкостной выключатель с заземлением на постояное / переменное напряжение
CSN E81A5-12G-20-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

CSN E81A5-12G-20-LZ - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.

Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 20 мм, рабочий зазор: 0...16 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения ≤25 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.

Датчик емкостной CSN E81A5-12G-20-LZ выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30х1,5х93. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Гистерезис5...20%
Рабочие напряжения 1, U раб. 120...250 В / 20...320 В DC/AC
Диапазон температур-25°С...+75°С
ЗаземлениеЕсть
Наличие комплексной защитыЕсть
Максимальный ток, I макс (при t=20 мс)3 A f=1 Гц
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм20 мм
Остаточный ток≤5 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...16 мм
Рабочий ток, Iраб10...500 мА
Габариты корпуса, ммМ30х1,5х93
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходРазмыкающий
Максимальная частота переключения, Fмакс≤25 Гц

Габариты:

Габариты CSN E81A5-12G-20-LZ

Подключение:

Схема подключения CSN E81A5-12G-20-LZ

Аналоги других производителей

  • BALLUFF BCS 030-WO-5-L
  • ВБЕ-Ц30-96У-2242-ЛА (п.к)
  • Е07-NC-AC-Z
