Емкостной выключатель CSN EC48B8-43P-LZS4-P1

4-х проводной емкостной выключатель, встраиваемый в резервуар с жидкостью с избыточным давлением до 0,15 Мпа
CSN EC48B8-43P-LZS4-P1
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

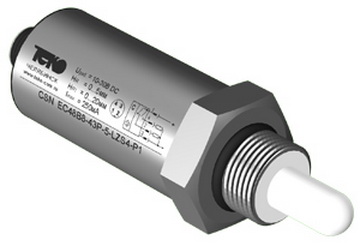

CSN EC48B8-43P-LZS4-P1 - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.

Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 5 мм, рабочий зазор: 0...4 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 50 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.

Датчик емкостной CSN EC48B8-43P-LZS4-P1 выполнен в неразборном корпусе, материал изготовления ЛС59-1 (12Х18Н10Т), степень защиты от пыли и влаги IP68 - чувствительная поверхность, IP65 - остально. Габаритные размеры корпуса: ∅ 30х112. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Гистерезис3...15%
Рабочие напряжения 1, U раб. 110...30 В DC
Диапазон температур-25°С...+75°С
Наличие комплексной защитыЕсть
Материал изготовления корпусаЛС59-1 (12Х18Н10Т)
Чувствительная поверхностьФторопласт
Зазор (номинальный), мм5 мм
Падение напряжения при Iраб, Ud≤2,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...4 мм
Рабочий ток, Iраб250 мА
Габариты корпуса, мм∅ 30х112
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP68 - чувствительная поверхность, IP65 - остально
Контакт / выходPNP Переключающий
Максимальная частота переключения, Fмакс50 Гц

Габариты:

Габариты CSN EC48B8-43P-LZS4-P1

Подключение:

Схема подключения CSN EC48B8-43P-LZS4-P1
