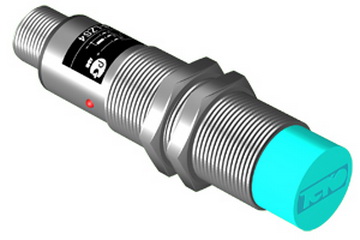

Индуктивный преобразователь перемещения ISAN EC41A-31P-8-PS4

3-х проводной индуктивный преобразователь перемещения
ISAN EC41A-31P-8-PS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISAN EC41A-31P-8-PS4 - невстраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.

При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 1,2...8) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (1,75...5,75), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISAN EC41A-31P-8-PS4 выполнен в цилиндрическом корпусе с резьбой, материал изготовления Алюминий сплав, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М18х1х82.

Технические характеристики

Параметр Значение
Напряжение на выходе, Uа: S=0мм≤1,5 В
Напряжение на выходе, Uа: Sлин=MAX8,5±0,3 В
Напряжение на выходе, Uа: Sлин=MIN2,3±0,3 В
Напряжение на выходе, Uа: Sраб=MAX≥10 В
Линейная зона зазора1,75...5,75
Максимальная частота изменения напряжения на нагрузке2,5 В/мс
Нелинейность≤3%
Зазор (рабочий), мм1,2...8
Габариты корпуса, ммМ18х1х82
Сопротивление нагрузки≥4,7 кОм
Установка в металлНевстраиваемый
Контакт / выходPNP Аналоговый

Габариты:

Габариты ISAN EC41A-31P-8-PS4

Подключение:

Схема подключения ISAN EC41A-31P-8-PS4

Аналоги других производителей

  • BALLUFF BAW M18MG-UAC80F-S04G***
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
