Взрывозащищенный датчик ISB DC10A-25-N-S4-C
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
ISB DC10A-25-N-S4-C - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 25 мм, рабочий зазор: 0...20 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 200 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

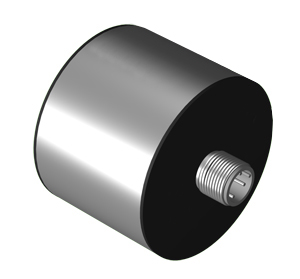

Датчик индуктивный ISB DC10A-25-N-S4-C выполнен в гладном укороченном цилиндрическом корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: диаметр 55x53. Предназначен для работы при температуре: -45°С...+65°С.
Технические характеристики
| Параметр |
Значение |
| Тип датчика | Индуктивный |
| Габариты корпуса, мм | диаметр 55x53 |
| Зазор (номинальный), мм | 25 мм |
| Зазор (рабочий), мм | 0...20 мм |
| Установка в металл | Встраиваемый |
| Материал изготовления корпуса | Д16Т |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Напряжение питания по номиналу, Uном | 8,2 В DC |
| Ток на выходе с демпфированным генератором | 0,1...1,0 мА |
| Ток на выходе с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | 200 Гц |
| Емкость выключателя | <=30 нФ |
| Диапазон температур | -45°С...+65°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 мА |
| Выходной ток с полностью недемпфированным генератором | >=2,2 мА |
| Выходной ток с полностью демпфированным генератором | <=1,0 мА |
| Специальное исполнение | Взрывобезопасное исполнение |
| Уровень защиты ГОСТ 14254-96 | IP67 |
