МагнитныеИндуктивный датчик ISBt A27B8-31P-4-LZT5-C-P1
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISBt A27B8-31P-4-LZT5-C-P1 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 4 мм, рабочий зазор: 0...3,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

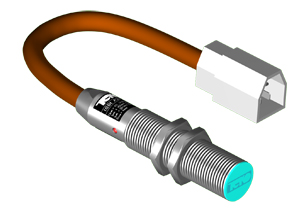

Датчик индуктивный ISBt A27B8-31P-4-LZT5-C-P1 выполнен в цилиндрическом корпусе с резьбой, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: М12х1. Предназначен для работы при температуре: -45°С...+65°С.
Подключение: штырь 2108-37244392-01 ОСТ.37.003.032-88
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М12х1х68,5 |
| Зазор (номинальный), мм | 4 мм |
| Зазор (рабочий), мм | 0...3,2 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Диапазон рабочих токов, Iраб. | <=150 мА при Uраб.<=15B |
| Рабочие токи, Iраб 2 | <=250 мА при Uраб.>15B |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 600 Гц |
| Диапазон температур | -45°С...+65°С |
| Подключение / Коннектор | штырь 2108-37244392-01 ОСТ.37.003.032-88 |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | ЛС59-1 |
| Уровень защиты ГОСТ 14254-96 | IP68 |

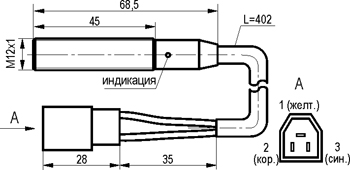

Габариты:
Подключение:
Аналоги других производителей
- ВБИ-М12-60УР-1111-З.7 (0,5)
