Индуктивный выключатель ISN I14P8-43N-10-Z

3-х проводной индуктивный выключатель с низким падением на ключе <=0,2 В
ISN I14P8-43N-10-Z
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISN I14P8-43N-10-Z - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 15, рабочий зазор: 0...12) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Переключающий). Максимальная частота переключения 100 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

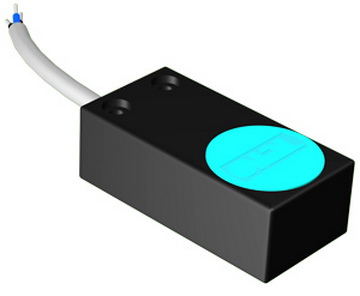

Датчик индуктивный ISN I14P8-43N-10-Z выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: 71х35х24 (I14). Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 4х0,25 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+75°С
Наличие комплексной защитыЕсть
Максиальный рабочий ток, Iмакс 2400 мА
Материал изготовления корпусаПолиамид
Зазор (номинальный), мм15
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторКабель 4х0,25 мм²
Зазор (рабочий), мм0...12
Габариты корпуса, мм71х35х24 (I14)
Индикация на датчикеНет
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP68
Контакт / выходNPN Переключающий
Максимальная частота переключения, Fмакс100 Гц

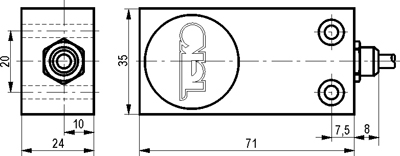

Габариты:

Габариты ISN I14P8-43N-10-Z

Подключение:

Схема подключения ISN I14P8-43N-10-Z
