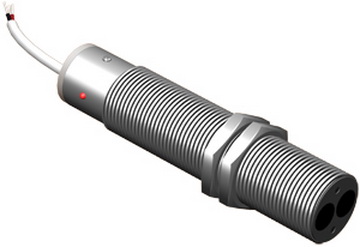

Оптический датчик метки ODB A42A5-43N-R5-LZ

4-х проводной оптический датчик метки
ODB A42A5-43N-R5-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ODB A42A5-43N-R5-LZ - датчик метки, предназначен для обнаружения контрастных и полиграфических меток, нанесенных на однотонную поверхность.

Излучатель и приемник смонтированы в одном корпусе. Луч света (синий, рег.) из излучателя отражается от поверхности объекта и попадает в приемник. Датчик срабатывает при появлении на оси луча контрастной метки (Размер: 3х5 мм). Электронный ключ формирует выходной сигнал (NPN Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 5 мм. Допустимая освещенность рабочей среды 5000 Люкс.

Оптический датчик ODB A42A5-43N-R5-LZ выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: M18х1. Предназначен для работы при температуре: -15°С...+65°С.

Подключение: Кабель 4х0,25 мм²

Технические характеристики

Параметр Значение
Дальность действия5 мм
Рабочие напряжения 1, U раб. 110...30 В DC
Диапазон температур-15°С...+65°С
Емкость нагрузки допустимая0,01 мкФ
Максимальная освещенность рабочей среды5000 Люкс
Максимальная задержка срабатывания, не более125 мс
Защита датчика от короткого замыканияЕсть
Задита от неверной подачи питанияЕсть
Класс / категория применяемостиDC13
Количество проводников4
Рабочий ток максимальный, I макс 1≤100 мА
Материал изготовления корпусаД16Т
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторКабель 4х0,25 мм²
Габариты корпуса, ммM18х1
Размеры метки3х5 мм
Индикация на датчикеЕсть
Ток потребления собственный, Iо≤35 мА
Спектр излучениясиний, рег.
Уровень защиты ГОСТ 14254-96IP65
Тип датчикаТип D
Контакт / выходNPN Переключающий
Частота циклов оперирования, f4000 Гц

Габариты:

Габариты ODB A42A5-43N-R5-LZ

Подключение:

Схема подключения ODB A42A5-43N-R5-LZ
