МагнитныеОптический датчик метки ODR AC42A5-43N-R5-LZ
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ODR AC42A5-43N-R5-LZ - датчик метки, предназначен для обнаружения контрастных и полиграфических меток, нанесенных на однотонную поверхность.
Излучатель и приемник смонтированы в одном корпусе. Луч света (красный, рег.) из излучателя отражается от поверхности объекта и попадает в приемник. Датчик срабатывает при появлении на оси луча контрастной метки (Размер: 3х5 мм). Электронный ключ формирует выходной сигнал (NPN Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 5 мм. Допустимая освещенность рабочей среды 5000 Люкс.

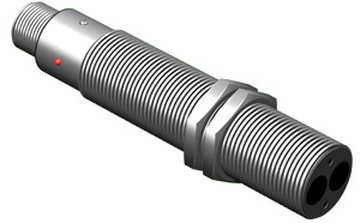

Оптический датчик ODR AC42A5-43N-R5-LZ выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: M18х1. Предназначен для работы при температуре: -15°С...+65°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Дальность действия | 5 мм |
| Рабочие напряжения 1, U раб. 1 | 10...30 В DC |
| Диапазон температур | -15°С...+65°С |
| Емкость нагрузки допустимая | 0,01 мкФ |
| Максимальная освещенность рабочей среды | 5000 Люкс |
| Максимальная задержка срабатывания, не более | 125 мс |
| Защита датчика от короткого замыкания | Есть |
| Задита от неверной подачи питания | Есть |
| Класс / категория применяемости | DC13 |
| Количество проводников | 4 |
| Рабочий ток максимальный, I макс 1 | ≤100 мА |
| Материал изготовления корпуса | Д16Т |
| Максимальное падение напряжения Iмакс, Ud | ≤2,5 В |
| Подключение / Коннектор | Соединитель S19, S20 |
| Габариты корпуса, мм | M18х1 |
| Размеры метки | 3х5 мм |
| Индикация на датчике | Есть |
| Ток потребления собственный, Iо | ≤35 мА |
| Спектр излучения | красный, рег. |
| Уровень защиты ГОСТ 14254-96 | IP65 |
| Тип датчика | Тип D |
| Контакт / выход | NPN Переключающий |
| Частота циклов оперирования, f | 4000 Гц |
Габариты:
Подключение:
