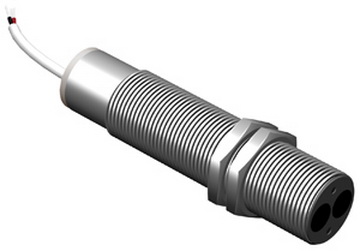

OL A43A-31P-150-LZ

OL A43A-31P-150-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Датчик оптический предназначен для обнаружения прозрачных объектов (плёнки, стекла, цветные стекла, ПЭТ и др).

Излучатель и приемник датчика встроены в корпус. Луч света инфракрасного спектра от излучателя через оптическую головку попадает на объект и, отражаясь от него, попадает в приёмник, вызывая переключение выходного сигнала датчика.



Расстояния срабатывания на объекты:



Стекло силикатное,

толщина >=2мм_____________________________0...250мм

При углах отклонения от нормали к плоскости стекла ± 9°



Плёнки ПВХ, лавсан, прозрачные

Толщина 0,2мм______________________________0...150мм

Толщина 0,3мм______________________________0...250мм

При углах отклонения от нормали к плоскости плёнки ± 12°



Бутылка стеклянная прозрачная (0,5л) ___________0...150мм

Бутылка пластмассовая, прозрачная (1,5л) ________0...250мм

Бутылка пластмассовая прозрачная (0,5л)_________0...190мм

Стакан пластиковый полупрозрачный (0,25л)_______0...140мм

Технические характеристики

Параметр Значение
Тип датчикаТип D
Габариты корпуса, ммM18х1х82,5
Материал изготовления корпусаД16Т
Дальность действия250 мм (см. Расстояния срабатывания на объекты)
Регулировка чувствительностибез регулировки
Спектр излученияинфракрасный
Рабочие напряжения, U раб.10...30 В DC
Тип выходного сигналаPNP
Контакт / выходPNP Замыкающий
Максимальный рабочий ток, Imax250 мА
Максимальное падение напряжения Iмакс, Ud<= 2,5 В
Ток потребления собственный, Iо<=25 мА
Емкость нагрузки допустимая0,02 мкФ
Класс / категория применяемостиDC13
Максимальная задержка срабатывания, не более5 мс
Частота циклов оперирования, f100 Гц
Максимальная освещенность рабочей среды6000 Люкс
Диапазон температур-15°С...+65°С
Защита датчика от короткого замыканияЕсть
Задита от неверной подачи питанияЕсть
Индикация на датчикеЕсть
Подключение / КоннекторКабель 3х0,34 кв. мм
Уровень защиты ГОСТ 14254-96IP67

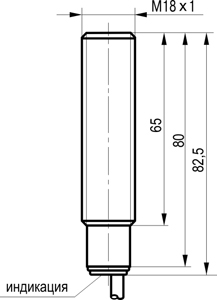

Габариты:

Габариты OL A43A-31P-150-LZ

Подключение:

Схема подключения OL A43A-31P-150-LZ
