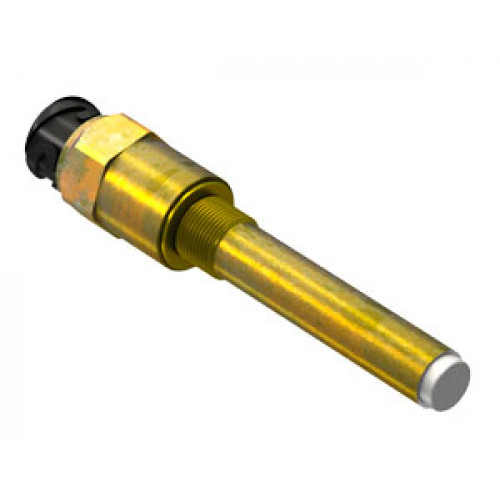

Магниточувствительный датчик ВТИЮ.7019-19
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Датчик скорости ВТИЮ.7019-19.А предназначен для контроля частоты вращения шестерни коробки передач для выдачи сигнала на спидометр (тахограф) автомобиля. Частота импульсов на выходе датчика, пропорциональна скорости автомобиля. Частота импульсов на выходе датчика равна частоте воздействия на чувствительный элемент датчика (например, частоты прохождения зуба шестерни).
Датчик автоматически подстраивается под шестерню в течение 16 импульсов, но не менее 3-х секунд после начала вращения. В этот период датчик не выдаёт сигналов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер гладкого корпуса, ДxДл | ?18x73,5 мм |
| Номинально расстояние срабатывания | 1,4 мм |
| Рабочее расстояние срабатывания | 0...7 мм |
| Способ подключения | Разъемно-штекерное |
| Материал изготовления корпуса | 12Х18Н10Т |
| Диаметр гладкого корпуса | ?18 |
| Длина в мм. | 73,5 мм |
| Тип корпуса | Цилиндрический |
| Рабочие напряжения, U раб. | 10,5...28 В DC |
| Максимальная частота переключения, Fмакс | 3200 Гц |
| Подключение / Коннектор | Соединитель CS 7019 или CS 7019.1 |
| Индикация на датчике | Нет |
| Уровень защиты ГОСТ 14254-96 | IP68 / IP67 |
| Мощьность, Pмакс | - |
| Чувствительная поверхность | Д16Т |
| Напряжение высокого уровня выходного сигнала | 6,5...40 В |
| Напряжение низкого уровня выходного сигнала | 0...1,9 В |
| Рабочий ток (ток нагрузки), I3, I4, не более | 1 мА |
| Собственный ток потребления, не более | 30 мА |
| Специальное исполнение | автотранспортное исполнение |
| Схема подключения | 4х проводный |
| Тип датчика | На эффекте Холла |
Габариты:

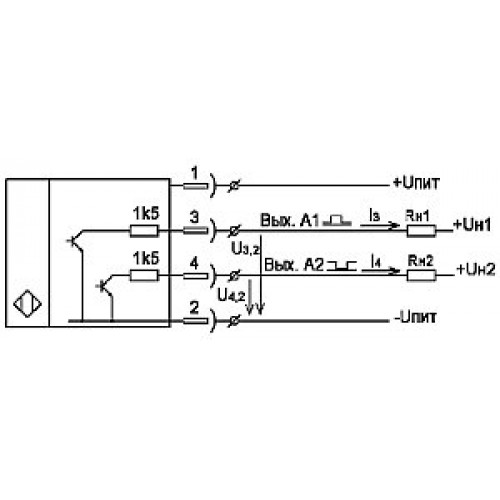

Подключение:
