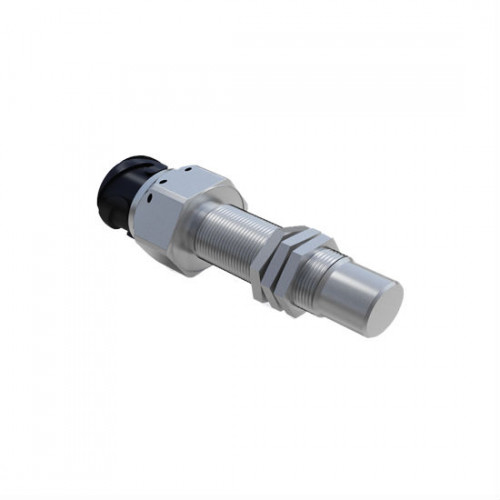

Магниточувствительный датчик ВТИЮ.7073
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Датчик скорости ВТИЮ.7073 предназначен для контроля частоты вращения. Частота импульсов на выходе датчика равна частоте воздействия на чувствительный элемент датчика (например, частоты прохождения зуба шестерни)..
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер гладкого корпуса, ДxДл | ?16x83 мм |
| Номинально расстояние срабатывания | 2 мм |
| Рабочее расстояние срабатывания | 1,4 мм |
| Способ подключения | Разъемно-штекерное |
| Материал изготовления корпуса | Д16Т |
| Диаметр гладкого корпуса | ?16 |
| Длина в мм. | 83 мм |
| Тип корпуса | Цилиндрический |
| Рабочие напряжения, U раб. | 6,5...30 В DC |
| Максимальная частота переключения, Fмакс | 4000 Гц |
| Подключение / Коннектор | Соединитель CS 7019 или CS 7019.1 |
| Индикация на датчике | Нет |
| Уровень защиты ГОСТ 14254-96 | IP68 / IP67 |
| Количество проводников | 4 |
| Мощьность, Pмакс | - |
| Чувствительная поверхность | Д16Т |
| Напряжение высокого уровня выходного сигнала | 6,5...30 В |
| Напряжение низкого уровня выходного сигнала | 0...1,9 В |
| Рабочий ток (ток нагрузки), I3, I4, не более | 1 мА |
| Собственный ток потребления, не более | 6 мА |
| Структура выхода | PNP (открытый коллектор с защитным резистором 1,5 |
| Схема подключения | 4x проводный |
| Тип датчика | На эффекте Холла |

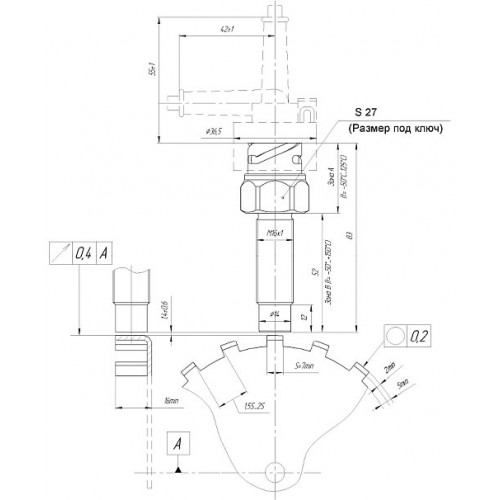

Габариты:

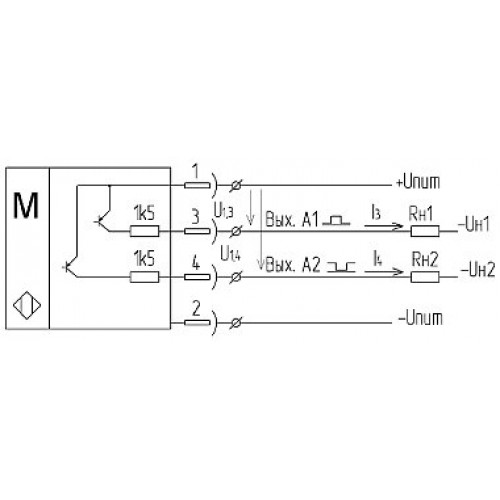

Подключение:
